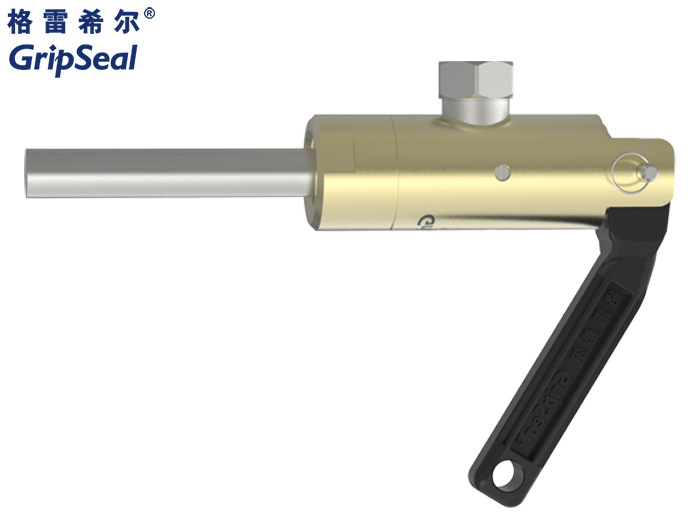

豪彩GripSeal 气密测试接头G20系列低压外包式气密测试，适用于测试气压 3Bar以内的管件密封，采用密封圈膨胀对连接管件形成径向密封面，密封效果好，对测试件外观不会造成损伤。尾端把手式操作，操作简单，配置调节螺母，方便调节密封圈压缩量，增大了气密测试接头的适应范围。

产品参数

PRODUCT PARAMETERS

操 作 压 力：	从真空到3Bar
密 封 范 围：	2.5-21mm外径
插 入 深 度：	20mm
流 量 接 口：	G1/8
主 体 材 料：	铝合金
密封圈材质：	氯丁橡胶，硅橡胶
操 作 温 度：	-20℃-120℃
规 格 型 号：	气密测试接头G20系列型号表或详询工作人员

产品视频

PRODUCT VIDEO

产品特点

OPERATION PARAMETERS

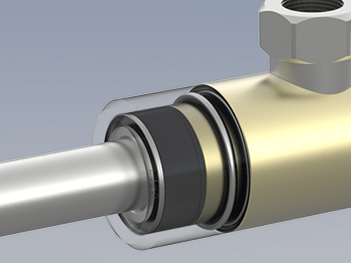

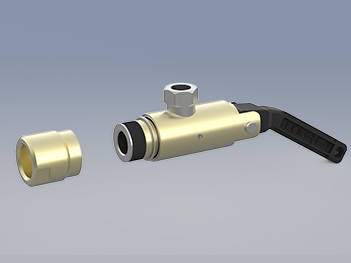

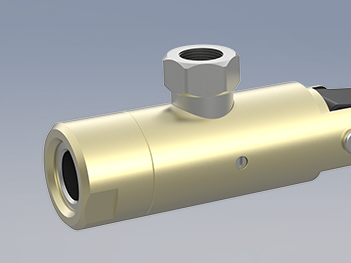

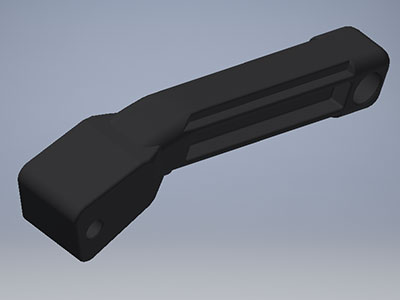

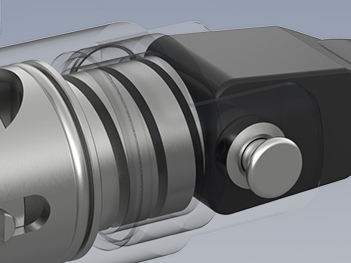

外包式密封圈对产品无刮伤，材料可选	调节螺母调节密封圈压缩量，适配范围更广	铝合金主体轻便坚固，低操作强度	维护简单无须工具即可拆卸，维护简单	把手操作利用把手操作，简单，省力

操作方法

OPERATION METHOD

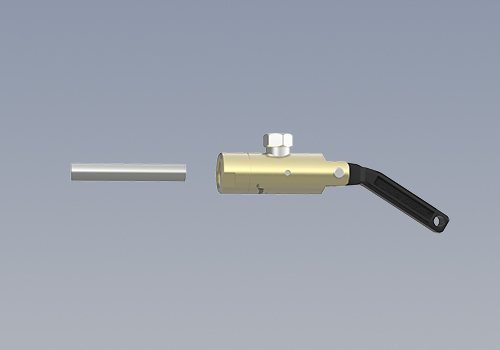

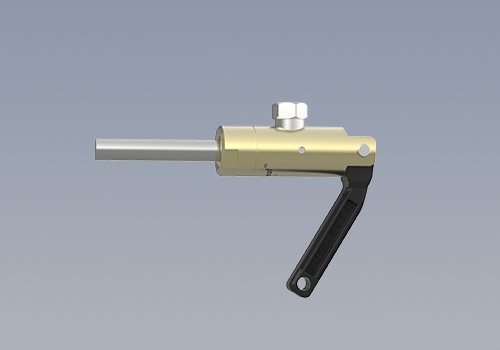

第一步 将G20气密测试接头插入对应测试产品，注意插入深度。将手柄折弯，完成密封。	第二步 G20系列带充气口，用气管转接头连接好气源，通测试气压（低于3bar），完成相关测试。	第二步 豪彩测试完成后，然后将测试气压完全泄压，再将手柄打直，取出G20即可断开连接，接着进行下一个产品测试。

应用案例

APPLICATION CASES

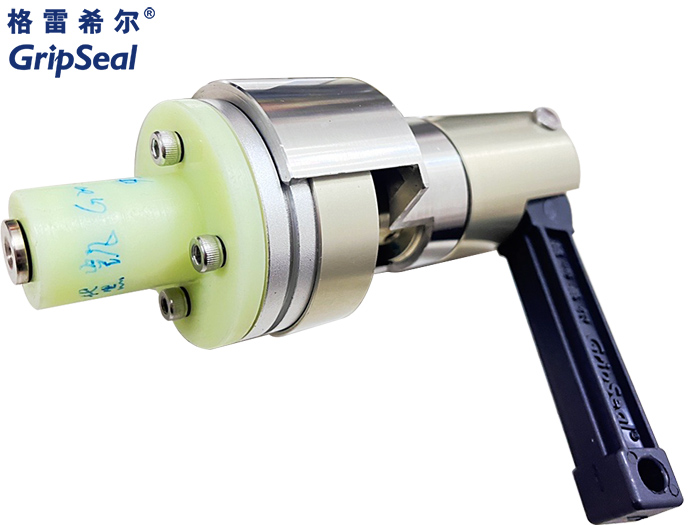

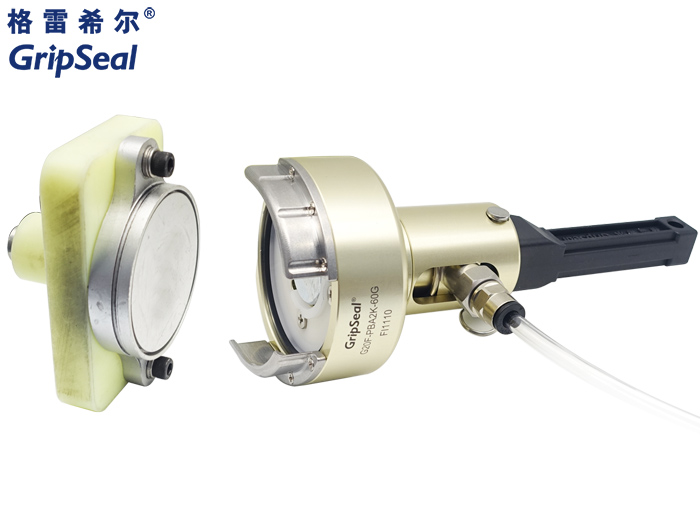

电机控制器气密测试	新能源防爆阀测试	新能源线束测试
